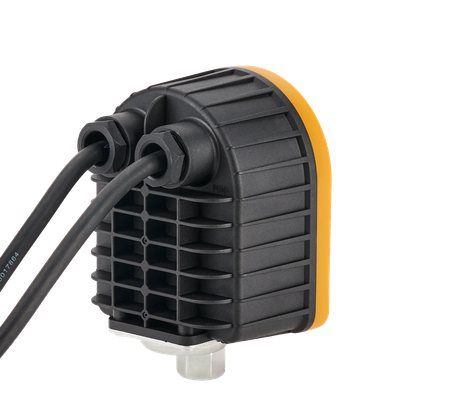

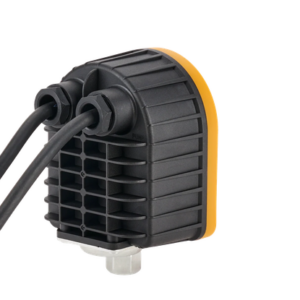

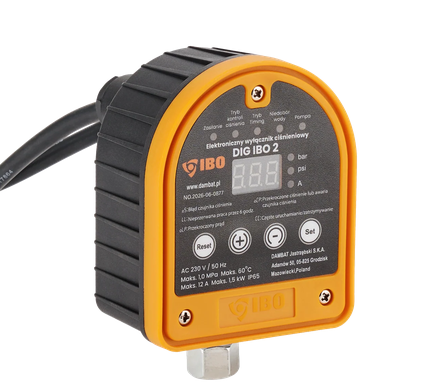

DIG IBO 2 Elektronischer Druckschalter 1/4″ – Pumpensteuerung 230 V bis 1,5 kW

Der DIG IBO 2 von IBO ist ein elektronischer Druckschalter und Pumpensteuerer mit digitaler Anzeige zur automatischen Steuerung von einphasigen Wasserpumpen. Das Gerät überwacht den Wasserdruck und den Durchfluss in der Rohrleitung und schaltet die angeschlossene Pumpe bei Wasserentnahme automatisch ein und nach Beendigung der Entnahme wieder aus.

Der elektronische Druckschalter eignet sich insbesondere für Hauswasserwerke, Wasserversorgungsanlagen, Gartenbewässerung und Pumpenanlagen mit Druckbehälter. Die maximale Leistung der angeschlossenen Pumpe beträgt 1,5 kW.

Neben der klassischen Drucksteuerung bietet der DIG IBO 2 einen Timing-Modus, in dem die Pumpe in einstellbaren Zeitintervallen von 1, 3, 6, 12 oder 24 Stunden betrieben werden kann. Dies eignet sich beispielsweise zur automatischen Befüllung eines Tanks oder eines IBC-Behälters in Verbindung mit einem Schwimmerschalter.

Vorteile

• Elektronischer Druckschalter für Wasserpumpen
• Automatische Steuerung der Pumpe
• Digitale Anzeige
• Überwachung von Druck und Wasserdurchfluss
• Für einphasige Pumpen bis 1,5 kW
• Betrieb mit 220–240 V
• Einstellbarer Einschaltdruck von 0,5–7,5 bar
• Einstellbarer Ausschaltdruck von 0,8–9,6 bar
• Maximaler Systemdruck: 10 bar
• Integrierter Trockenlaufschutz
• Überlastschutz
• Schutz gegen Blockieren der Pumpe
• Schutz vor zu häufigen Einschaltzyklen
• Erkennung von Fehlern am Drucksensor
• Schutzart IP65
• Zusätzliches Timing-Programm
• Für Hauswasseranlagen, Bewässerung und Wasserentnahme geeignet

Technische Daten

• Produkttyp: Elektronischer Druckschalter / Pumpensteuerung
• Hersteller: IBO
• Modell: DIG IBO 2
• Artikelnummer: KAT02248
• EAN: 5903887263030
• Versorgungsspannung: 1~ 220–240 V
• Frequenz: 50/60 Hz
• Maximale Pumpenleistung: 1,5 kW
• Maximaler Betriebsstrom: 12 A
• Einstellbarer Überlastschutz: 0–16 A
• Einschaltdruck: 0,5–7,5 bar
• Ausschaltdruck: 0,8–9,6 bar
• Maximaler Systemdruck: 10 bar / 1,0 MPa
• Anschluss: 1/4″
• Schutzart: IP65
• Maximale Wassertemperatur: 40 °C
• Maximale Umgebungstemperatur: 60 °C
• Betriebsarten: Drucksteuerung / Timing
• Timing-Intervalle: 1 / 3 / 6 / 12 / 24 Stunden
• Ausführung: ohne werkseitig integrierte Netzsteckdose
• Garantie: 24 Monate

Automatische Pumpensteuerung

Der DIG IBO 2 erkennt die Druckverhältnisse und den Wasserfluss in der Installation. Wird beispielsweise ein Wasserhahn geöffnet, erkennt die Steuerung die Wasserentnahme und startet automatisch die angeschlossene Pumpe.

Nach dem Schließen des Wasserhahns und dem Ende des Wasserflusses wird die Pumpe automatisch abgeschaltet. Dadurch entfällt die manuelle Bedienung der Pumpe bei jeder Wasserentnahme.

Druckregelung mit Hauswasserwerk

Der DIG IBO 2 kann im Drucksteuerungsmodus mit einer Oberflächenpumpe und einem Druckbehälter in einer Hauswasseranlage eingesetzt werden.

Damit eignet sich der elektronische Druckschalter beispielsweise für die Wasserversorgung eines Hauses aus einem eigenen Brunnen oder einer anderen Wasserquelle.

Timing-Funktion zur automatischen Befüllung

Eine Besonderheit des DIG IBO 2 ist die Timing-Funktion. Die Pumpe kann in einem festgelegten Zeitintervall automatisch gestartet werden.

Zur Verfügung stehen Intervalle von:

• 1 Stunde
• 3 Stunden
• 6 Stunden
• 12 Stunden
• 24 Stunden

Diese Betriebsart eignet sich beispielsweise zur automatischen Befüllung eines Tanks, Wasserbehälters oder IBC-Containers in Verbindung mit einem Schwimmerschalter, der den Wasserzulauf bei erreichtem Füllstand unterbricht.

Schutzfunktionen

Der elektronische Pumpensteuerer verfügt über mehrere Schutzfunktionen. Dazu gehören unter anderem:

• Trockenlaufschutz
• Überlastschutz
• Schutz vor blockierter Pumpe
• Schutz vor zu häufigen Einschaltvorgängen
• Überwachung des Drucksensors
• Anzeige von Störungen

Dadurch kann die Steuerung dazu beitragen, die Pumpe vor typischen Betriebsproblemen zu schützen.

Für sauberes Wasser

Der DIG IBO 2 ist ausschließlich für den Betrieb mit sauberem Wasser vorgesehen. Er wird auf der Druckseite einer funktionierenden, zuvor geprüften Pumpe installiert und vor dem jeweiligen Wasserverbraucher, beispielsweise einem Wasserhahn, montiert.

Der Hersteller empfiehlt außerdem, ein Rückschlagventil direkt an der Wasserquelle vorzusehen.

Kompakte Pumpensteuerung für Haus und Garten

Der DIG IBO 2 eignet sich für zahlreiche Wasserinstallationen, bei denen eine Pumpe automatisch abhängig von Wasserentnahme und Druck gesteuert werden soll.

Typische Einsatzbereiche sind:

• Hauswasseranlagen
• Gartenbewässerung
• Brunnenanlagen
• Wasserversorgung aus eigenen Wasserquellen
• Oberflächenpumpen
• Pumpenanlagen mit Druckbehälter
• automatische Tankbefüllung
• IBC-Behälter
• Regenwassernutzung mit sauberem Wasser
• technische Wasserversorgung

Wichtiger Hinweis zur Montage

Der Druckschalter wird auf der Druckseite der Pumpe und vor dem Wasserverbraucher montiert. Die elektrische Installation sollte entsprechend den geltenden Vorschriften und durch eine qualifizierte Elektrofachkraft erfolgen. Der Hersteller weist außerdem auf die Verwendung eines Fehlerstromschutzschalters mit einem Bemessungsfehlerstrom von höchstens 30 mA hin.

Artikel nur mit Zustellung bestellbar
