Umwälzpumpe IPTL 32-18  (1,1 kW, 400 V)

Umwälzpumpe IPTL 32-18  (1,1 kW, 400 V)

Die IPTL 32-18 ist eine leistungsstarke Umwälzpumpe (1,1 kW, 400 V) für den zuverlässigen Einsatz in Heizungs-, Kühlungs- und Warmwassersystemen. Mit robustem Gusseisengehäuse, Edelstahlwelle und energieeffizientem IE3-Motor bietet sie höchste Zuverlässigkeit, Langlebigkeit und optimale Förderleistung für anspruchsvolle Anwendungen.

Die Pumpen sind auf Langlebigkeit, Effizienz und Betriebssicherheit ausgelegt. Typische Einsatzbereiche sind:

• Wasserversorgung und Druckerhöhung in Hochhäusern

• Unterstützung von Rohrleitungssystemen

• Heizungs-, Kühlungs- und HVAC-Systeme

• Zirkulation von Warm- und Kaltwasser

• Speisewasserpumpen für Kessel

• Industrielle Kreislaufsysteme

• Landwirtschaftliche Bewässerung

⚠️ Hinweis: Die Pumpe darf ausschließlich für sauberes Wasser ohne Fasern oder Feststoffe verwendet werden. Bei Heißwasser sollte es sich um Weichwasser handeln (d. h. mit geringem Gehalt an gelösten Calcium- und Magnesiumverbindungen).

Einsatzbedingungen

• Max. Umgebungstemperatur: 40 °C

• Medientemperatur: 0–90 °C

• Max. Betriebsdruck: 16 bar

• Zulässige NPSH (Saughöhe): 3 m

Materialien

• Pumpengehäuse mit Korrosionsschutz: Gusseisen

• Laufrad: Gusseisen

• Pumpenwelle: Edelstahl AISI304

• Lager: NSK

• Mechanische Dichtung: verschleißfest (Graphit / Siliziumkarbid / FPM)

Technische Daten

• Nennweite (Anschluss): DN32
• Förderhöhe: bis 20,0 m
• Förderleistung: bis 208,0 l/min
• Motorleistung: [bitte angeben – kW]
• Stromversorgung: 3~400 V
• Isolationsklasse: F
• Schutzart: IP55
• Temperaturbereich Fördermedium: 0–90 °C

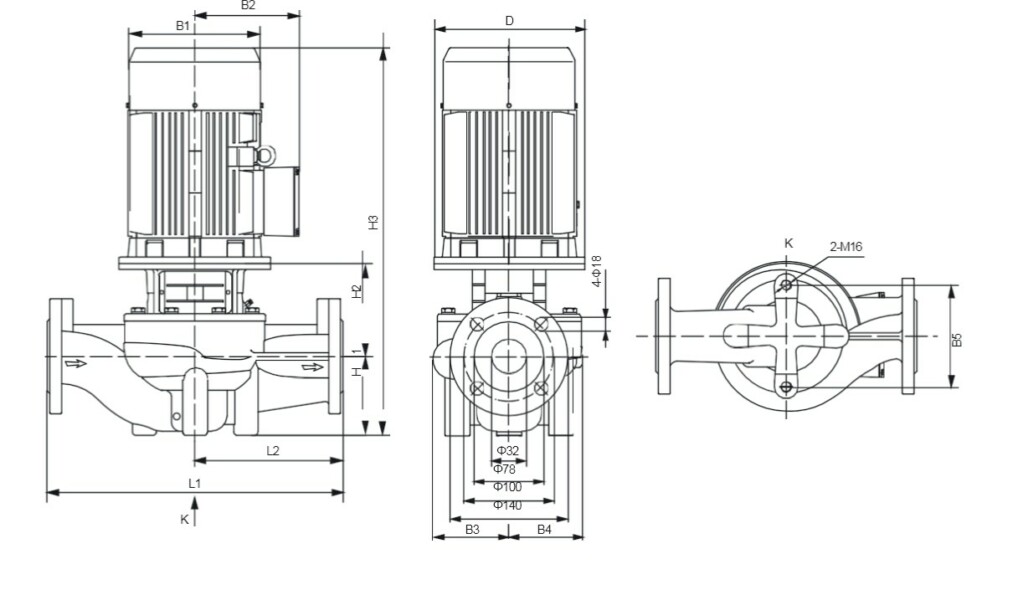

• Abmessungen (L × H × B): 505 × 202 × 320 mm
• Gewicht: 30,0 kg

• Materialtabelle

• Nr.	Bauteil	Material
  1	Motor	Kupfer, Aluminium, Stahl
  2	Kupplung	Sphäroguss QT400
  3	Gleitringdichtung	Graphit / Siliziumkarbid / FPM
  4	Kupplungsgehäuse	Gusseisen HT200
  5	Abdeckung	Edelstahl AISI304
  6	Pumpenwelle	Edelstahl AISI420
  7	Laufrad	Gusseisen HT200
  8	O-Ring	NBR
  9	Pumpengehäuse	Gusseisen HT200

• Weitere Informationen
  • Einhaltung von EMC: EN61000-6-1; EN61000-6-3
  • max. im 1 MPa -System
  • Akustikpumpe 43 dB (a) Pumpe
  • Eine zulässige Umgebungstemperatur von 0 ° C bis +40 ° C
  • Umgebung der maximalen Luftfeuchtigkeit ≤ 95 %
• Min. Ciśn. Zustrom des Saugings abhängig von der Temperatur des Heizfaktors:
  Temperatur. Faktor / min. Druckeinstrom
  ≤ 85 ° C / 0,005 MPa
  ≤ 90 ° C / 0,028 MPa
  ≤ 95 ° C / 0,100 MPa
