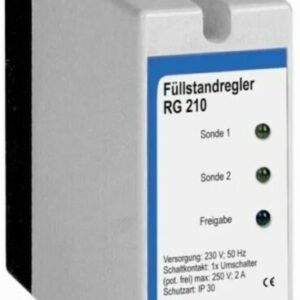

Afriso Füllstandsregler RG210

Beschreibung

Der Afriso RG210 ist ein Füllstandregler auf Kaltleiterbasis mit umschaltbaren Funktionen. Einsetzbar für elektrischleitende und nichtleitende Flüssigkeiten, die nicht dickflüssig oder anhaftend sind: Heizöl, Diesel, Emulsionen, Wasser, nicht aggressive Medien. Füllstandgrenzschalter mit 1 Sonde: Eintauchen bzw. Austauchen bewirkt Relaisumschaltung. Bei Einstellung des Schaltpunktes ist zu beachten, dass die Aufheizzeit des Kaltleiters je nach Umgebungstemperatur 30 bis 60 Sek. beträgt. Füllsteuerung mit 2 Sonden: Inneren Schalter auf „Füllen“ stellen. Relaiseinschaltung bei aufgeheizter Min-Sonde. Abschaltung durch Eintauchen der Max.-Sonde. Entnahmesteuerung mit 2 Sonden: Inneren Schalter auf „Leeren“ stellen. Relaiseinschaltung bei eingetauchter Max.-Sonde. Abschaltung nach ausgetauchter, aufgeheizter Min-Sonde. Bitte beachten: Nicht als Überfüllsicherung im Sinne der TRbF verwenden. Voraussetzung ist ein Rohrüberlauf am Behälter oder die zusätzliche Installation einer Überfüllsicherung nach TRbF / WHG. Technische Daten: – Spannungsversorgung: AC 230 V – Leistungsaufnahme: 12 VA – Relaiskontakt: 1 Umschalter potentialfrei – Umgebungstemperatur: -10 °C bis +55 °C – Gehäuse: Steckgehäuse, IP 30 – H x B x T: 110 x 50 x 110 mm – Sonde: Kaltleitersonde – Typ: 150 oder 937 – Flüssigkeitstemperatur: -25 °C bis +55 °C – max. Kabellänge: 50 m

Rechtliche Hinweise

WARNHINWEIS Sicherheitsrelevantes Bauteil, Installation, Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen ausschließlich durch autorisierten Fachhandwerker oder autorisierte Fachkräfte wie Vertragsinstallationsunternehmen.
